生産中に自動超音波キルティング機の内部で実際に何が起こっているのでしょうか?

自動超音波キルティングマシンとは何ですか?

アン 自動超音波キルティング機 従来の針と糸によるステッチではなく、高周波の超音波振動を使用して、複数の生地層（通常は表生地、ポリエステルの中綿や詰め物などの詰め物、裏地層）を接着しパターン化する工業用繊維加工システムです。この技術は、機械的縫製を正確に制御された音響エネルギー伝達システムに置き換え、生地の境界面で局所的な摩擦熱を発生させ、合成繊維の層を所定の点または連続パターンに沿って溶かして融着させてキルティング構造を作成します。その結果、永久的に接着され、パターン化されたテキスタイルアセンブリが得られます。これは、視覚的および機能的に従来のステッチされたキルトと同等ですが、糸の消費がなく、針折れによるダウンタイムもなく、縫い目のしわや糸の張力管理の問題もなく、劇的に高速で生産されます。

「自動」という名称は、コンピュータ化されたパターン制御、サーボ駆動の布地供給システム、および自動化されたプロセス監視の統合を指します。これにより、最新の超音波キルティング機は、オペレーターの介入を最小限に抑えながら、幅広い布地にわたって複雑な複数要素のキルティング パターンを実行できるようになります。最新の自動超音波キルティング機は、パターンの複雑さ、生地の種類、超音波パラメータに応じて、完成したキルトパネルを毎分 20 ～ 80 メートルの速度で生産できます。この生産速度は、同じパターン密度を実行する従来の多針キルティング機では達成不可能です。

核となる物理学: 超音波エネルギーがどのようにして生地を接着するのか

自動超音波キルティング機がどのように動作するかを理解するには、超音波エネルギーが合成繊維層を接着する物理的メカニズムを明確に把握する必要があります。このプロセスは、機械的な固定や接着による接着方法とは根本的に異なります。結合メカニズムは分子間摩擦加熱であり、高周波音場の影響下でのポリマー分子の急速な周期的変形によって引き起こされます。

機械の設計に応じて 20 kHz、35 kHz、または 40 kHz の周波数で振動する振動超音波ホーンが、定義された接触圧力で合成繊維層のスタックに押し付けられると、音響エネルギーが圧縮応力波とせん断応力波として材料中を伝播します。布地層間の界面および布地自体の繊維構造内では、急速な周期的な機械的変形により、ポリマー鎖セグメントが材料の粘性緩和に対応できない速さで相互に移動します。この内部摩擦は、並外れた空間精度で機械エネルギーを熱エネルギーに変換します。加熱は、従来の加熱プロセスのように外部から加えられ内部に伝導されるのではなく、音響応力が集中する材料界面およびファイバー接触点で正確に発生します。

接着ゾーンの局所的な温度上昇は、ホーンとの接触からミリ秒以内に合成繊維ポリマーの融点 (ポリエステルの場合は通常 255 ～ 265 ℃) に達し、それを超えます。溶融ポリマーは加えられた接触圧力の下で流れ、層界面を横切って混合し、隣接する層の繊維間の隙間を満たします。超音波エネルギーが取り除かれ、材料が冷却されると（ホーンの継続的な接触圧力下でこのプロセスはほんの数秒しかかかりません）、混合ポリマーは固化し、多くの場合、周囲の未溶融繊維よりも構造的に強いモノリシックな共有結合の連続結合になります。これは、超音波キルティング パターンの特徴的な盛り上がったエンボス加工の外観を生み出す接着メカニズムです。圧縮され溶融した接着ゾーンは周囲の生地よりもわずかに薄く高密度であり、キルティング パターンを定義する凹凸のある凹凸を作り出します。

自動超音波キルティング機の主要コンポーネント

完全な自動超音波キルティング機は、一貫した高品質のキルティング出力を生成するために正確に調整して動作する必要があるいくつかの異なるサブシステムを統合しています。各コンポーネントの機能を理解することは、オペレーター、メンテナンス エンジニア、および機械の仕様を評価する調達専門家にとって不可欠です。

超音波発生器（電源）

超音波発生器（電源またはコンバータとも呼ばれます）は、システムの電気の心臓部です。標準の主電源 AC 電源 (通常は 50/60 Hz で 220 V または 380 V) を受け取り、それを超音波システムの動作周波数で高周波 AC 電気信号に変換します。最も一般的なのは、厚手の繊維用途の場合は 20 kHz、より微細で高解像度の接着作業の場合は 35 ～ 40 kHz です。最新のデジタル発電機は、フェーズ ロック ループ (PLL) 制御回路を使用して、動作中の温度変化に伴うトランスデューサー、ブースター、ホーン アセンブリの共振を継続的に追跡および維持し、負荷変動に関係なく安定したエネルギー供給を保証します。キルティング用途の発電機の出力は通常、ボンディング ヘッドあたり 500 W ～ 3,000 W の範囲で、マルチヘッド マシンには同期して並列動作する複数の発電機が搭載されています。

トランスデューサー（コンバーター）

トランスデューサは、圧電効果を利用して、発電機からの高周波電気信号を機械振動に変換します。これには、交流電界に反応して伸縮し、電気入力と同じ周波数で縦方向の機械振動を生成する、圧電セラミック ディスク (通常はチタン酸ジルコン酸鉛 (PZT) ) のスタックが含まれています。トランスデューサーは、設計周波数で機械的に共振するように精密に製造されており、エネルギー変換効率を最大化します。トランスデューサーの出力面での振動振幅は通常 5 ～ 10 ミクロンで、効果的な繊維接着に必要なレベルまでブースターとホーンによって増幅されます。

ブースターと超音波ホーン（ソノトロード）

ブースターは、トランスデューサーからの振動振幅をホーンに到達する前に増幅または減衰する中間音響コンポーネントです。異なるブースター比 (1:1、1:1.5、1:2) により、さまざまな材料の厚さや結合力の要件に合わせてシステムを調整できます。ホーン (ソノトロードとも呼ばれる) は、生地と直接接触し、超音波エネルギーを接着ゾーンに伝えるコンポーネントです。ホーンの形状は非常に重要です。ホーンの形状は、作動面全体にわたって均一な振動振幅を提供しながら、システム周波数で共振するように設計する必要があります。キルティング用途の場合、ホーンは通常、パターン化された作業面を備えた円筒形です。ホーン面のエンボス加工パターンは、生地に転写されるキルティング パターンを定義し、隆起した特徴が目的の結合点に超音波エネルギーを集中させます。

模様付きローラー（アンビル）

回転式超音波キルティング システム (ほとんどの自動高速キルティング機で使用される構成) では、生地は振動するホーンと、アンビルと呼ばれる回転するパターン付き金属ローラーの間を連続的に通過します。アンビルは表面にキルティングパターンをエンボス加工しており、生地の送り速度と同期して回転します。ホーンとアンビルの間のギャップによって、接着点で生地に加えられる接触圧力が決まります。正確なギャップ制御は、通常、サーボ駆動のホーン位置決めによって実現され、一貫した接着品質にとって重要です。ギャップが小さすぎると、完全に溶融して結合するには圧力が不十分になります。隙間が大きすぎると、ホーンが跳ねたり、生地が滑ったりして、不規則または不完全な結合が生じます。

生地の送りと張力システム

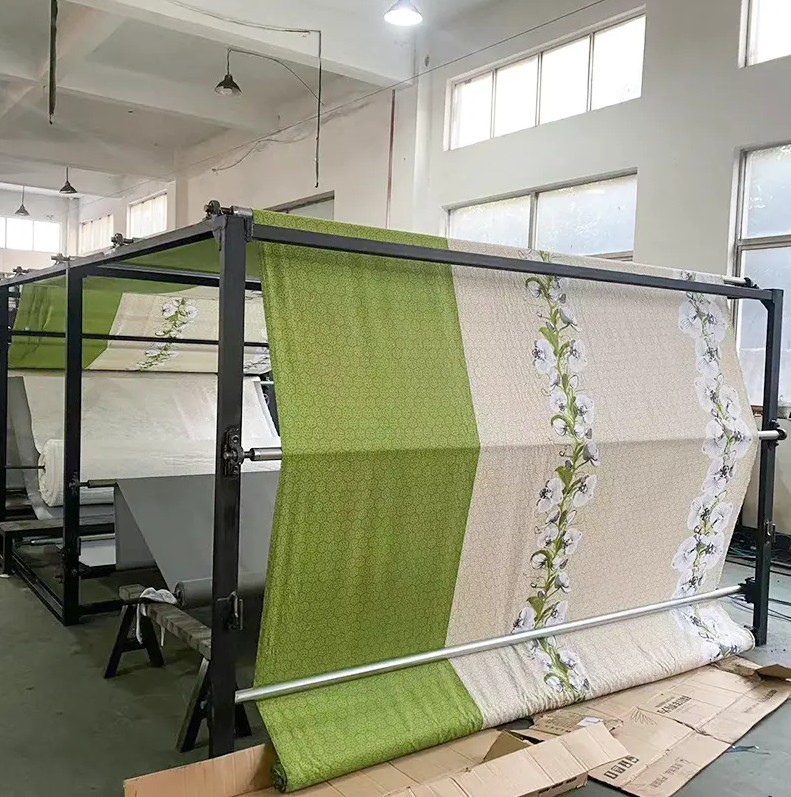

自動生地ハンドリング システムは、表生地、中綿層、バッキング層を別々の供給ロールから供給し、正確に位置合わせし、作業幅全体にわたって制御された張力を維持し、プログラムされた速度で接着複合材を機械に通して引き出します。サーボ駆動のニップ ロール、エッジ ガイド、張力制御ダンサーにより、しわ、歪み、張力のばらつきがなく、すべての層が完璧な位置合わせで接着ゾーンに入ることが保証されます。これらのいずれかが最終製品にパターンのずれや接着欠陥を引き起こす可能性があります。

製造プロセスを段階的に説明

自動超音波キルティング機での完全な生産シーケンスは、原材料の投入から完成したキルティング パネルの出力まで、定義されたプロセス フローに従います。

• 材料の積載: 表生地、ポリエステルまたはダウン代替中綿、裏生地のロールは、機械の供給ロール スタンドに取り付けられます。ウェブ リーダーは張力制御システムに通され、エッジ ガイド センサーを使用して機械の入口点に位置合わせされます。
• レイヤーの統合: 3 つの層は、機械に入るときに制御されたスタックでまとめられ、スプレッダー バーまたは圧密ロールによって、接着ゾーン前のすべての層が全幅にしわなく接触することが保証されます。
• 超音波接合： 統合された生地のスタックは、振動するホーンとパターン化されたアンビル ローラーの間を通過します。アンビル パターンによって定義された各接触点で、超音波エネルギーによって合成繊維の層が数ミリ秒以内に溶けて融合し、キルティング パターンを定義する永久的な結合点が形成されます。
• 冷却固化： 結合ゾーンを通過した直後、溶融ポリマーゾーンが冷えて固化するにつれて、結合された生地は軽い張力下に保持されます。外部冷却は必要ありません。通常の生産速度では、システムの熱質量と周囲空気による冷却で十分です。
• 出力と巻線: 完成したキルティング複合材は、機械の構成と下流のワークフローに応じて、出力ロールに巻き取られ、統合されたカッターでパネルの長さに切断されるか、下流の処理のために積み重ねられます。

最新の機械におけるパターン制御と CNC プログラミング

最新の超音波キルティング機の「自動」機能は、パターンの実行、機械の速度、プロセスパラメータ管理のあらゆる側面を管理する高度な CNC (コンピューター数値制御) システムによって実現されています。純粋な回転アンビル システムとは対照的に、フラットベッドまたは多軸ボンディング ヘッド構成を使用する機械では、生地が前進する間、ボンディング ヘッドが生地幅全体にわたってサーボ モーターによって駆動され、閉ループ位置制御下で位置決め精度 ±0.1 mm 以上の複雑なプログラムされたパターンを実行します。

マシンコントローラーに保存されたパターンライブラリにより、オペレーターは単純なダイヤモンドグリッドから複雑な花柄、幾何学模様、カスタムロゴパターンに至るまで、事前にプログラムされた何百ものキルティングデザインから選択し、物理的にツールを変更するのではなく、新しいプログラムをロードすることで数分でパターンを切り替えることができます。ロータリーアンビルマシンの場合、パターン変更にはアンビルローラーの物理的な交換が必要ですが、マシンの自動パラメータリコールシステムにより、各アンビルパターンに関連付けられた正しい速度、圧力、出力設定が自動的にロードされ、セットアップ時間とオペレータエラーが最小限に抑えられます。直感的なパターン視覚化を備えたタッチスクリーン HMI (ヒューマン マシン インターフェイス) パネルの統合により、経験の浅いオペレータでも生産を効率的にセットアップして実行できるほか、データ ログ機能により品質のトレーサビリティとプロセスの最適化を目的としてプロセス パラメータが継続的に記録されます。

超音波キルティングと従来のニードルキルティングの比較

自動超音波キルティング機の性能上の利点と限界は、工業用繊維生産者にとって最も重要な寸法全体にわたって従来の多針キルティング機と直接比較すると明らかになります。

材料の互換性と制限

超音波接合メカニズムは、合成ポリマーの熱可塑性挙動、つまり制御された熱および圧力条件下で繊維材料が溶融、流動、再固化する能力に完全に依存しています。この基本的な要件は、超音波キルティング技術の強度とその主な制限の両方を定義します。つまり、超音波キルティング技術は熱可塑性合成材料のみで機能し、加熱すると溶けずに焦げたり分解したりする綿、ウール、シルクなどの天然繊維を接着することはできません。

超音波キルティングと完全に互換性のある素材は次のとおりです。

• ポリエステル(PET): 寝具、アウターウェア、不織布用途における超音波キルティングの主な素材 - 優れたエネルギー吸収性と接着強度
• ポリプロピレン(PP): 使い捨て医療用ガウン、農業用カバー、衛生用品などの不織布キルティング製品に広く使用されています。
• ナイロン(ポリアミド): 接着強度と耐薬品性が重要な技術用途や屋外の繊維用途で使用されます。
• 十分な合成繊維を含む混合生地: 少なくとも 65 ～ 70% の熱可塑性繊維を含む生地は超音波接着できますが、100% 合成基材と比較すると接着強度は低下します。

綿で覆われたダウンキルトやウールトップのマットレストッパーなど、天然繊維の表面生地を必要とする製品の場合は、合成スクリムまたはバッキング層が熱可塑性結合媒体を提供し、表面繊維自体を溶かすことなく天然繊維の表面生地が圧縮された接着ゾーンによって機械的に保持されるハイブリッドアプローチを使用できます。このアプローチは、天然繊維の表面を損傷することなく許容可能な接着強度を達成するために慎重なプロセスの最適化を必要とし、現在ニードルキルティングが主流となっている高級寝具セグメントに超音波キルティングを拡大しようとしているメーカーにとって、このアプローチは活発な開発分野です。

産業用アプリケーションと製品分野

自動超音波キルティング機は、ますます幅広い工業製品分野で活躍しており、従来のステッチングに比べてこの技術がもたらす生産性、品質、コストの利点をメーカーが認識するにつれて導入が加速しています。

• 寝具およびホームテキスタイル: 掛け布団、羽毛布団、マットレスパッド、マットレストッパー - 最大のアプリケーションセグメントであり、一貫したパターン品質、高い生産スループット、糸関連の品質問題の排除に対する需要によって推進されています。
• アウターとアパレル: 断熱ジャケット、ベスト、スポーツウェア。超音波キルティングにより、防水膜の完全性を損なう針穴なしで耐水性の接着が実現します。
• 医療・衛生用不織布： 使い捨て手術用ガウン、隔離カバー、創傷ケア複合材料、および無菌の糸のない構造が規制要件である吸収性パッドアセンブリ
• 自動車用繊維: ヘッドライナー、ドアパネルインサート、シートバックカバー、トランクライナーでは、糸の供給管理を複雑にすることなく、自動車のラインスピードでキルティングされた美観的なパネルが生産されます。
• ろ過媒体: 空気および液体の濾過用の多層フィルター複合材。超音波接合により、正確で一貫した開口領域を持つ密封された糸のない層アセンブリが作成されます。

メンテナンス要件と運用上のベストプラクティス

自動超音波キルティング機を最高の稼働状態に維持するには、超音波コンポーネントの特定の摩耗および故障モードに注意を払う必要があります。これは、多くのテキスタイル メンテナンス エンジニアがよく知っているニードル キルティング機の機械的摩耗パターンとは根本的に異なります。

超音波ホーンは、システム内で最も摩耗しやすいコンポーネントです。布地やアンビルの表面と繰り返し接触すると、ホーン面の摩耗が進行し、振動振幅の分布が変化し、最終的には結合の品質とパターンの鮮明度が低下します。ホーン面の状態は定期的に (高生産環境では毎週) 検査する必要があり、面の摩耗がメーカーの公差仕様を超えた場合は、ホーンを再加工するか交換する必要があります。チタン合金ホーンは、アルミニウム代替品よりも高価ですが、耐用年数が大幅に長く、連続生産のキルティング用途に推奨される素材です。

圧電トランスデューサは、セラミックの亀裂を定期的に検査する必要があります。これは、機械的衝撃、トランスデューサをブースターに接続するスタッドの過トルク、または蓄積された摩耗や温度変化によって設計から大幅にずれた共振周波数での動作によって引き起こされる故障モードです。発電機を電力制御モードではなく振幅制御モードで動作させると、負荷の変動に関係なく一定の振動振幅を維持することでトランスデューサのストレスが軽減され、トランスデューサの耐用年数が長くなります。発電機の校正と共振周波数の検証は、システム全体が耐用年数を通じてピークのエネルギー変換効率で動作し続けることを保証するため、体系化された予防保守プログラムの一環として四半期ごとに実行する必要があります。
