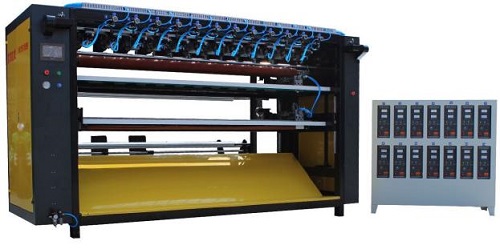

超音波スリットと クロスカットマシン 高精度の繊維切断のための統合ソリューションを提供します。高度な自動化を使用して設計されたこの機器は、超音波技術と集中PLC制御を組み合わせて、生産プロセス全体を巻き戻しからスライト、クロスカット、および最終出力に合わせて合理化します。その効率的なレイアウトとカスタマイズ可能なオプションにより、さまざまな生地タイプ、特に弾力性や繊細なテクスチャのあるものに適しています。
モデル：AH-2200
電源：380V
ジェネレーター電源：800W×複数ユニット
出力周波数：20kHz
作業速度：1〜20メートル/分
スリット幅：調整可能
最大巻き戻し直径：800mm
クロスカット：シングルブレード /マルチブレード（8.5Nステッパーモーター）
モーター：
3.5kwサーボモーター×1
60Nステッピングモーター×1
インバーター×1を備えた2.2KWトランスミッションモーター
ドライブシステム：完全に自動
機械重量：1800〜2500kg
処理フロー：巻き戻し→機械スリッティング→クロスカット→出力
自動操作
従来の針とスレッドのメソッドを置き換えると、システムは集中化されたPLC制御で完全に自動化されています。すべてのアクションは順番に完了し、手作業の労働力を低減し、効率を向上させます。
緊張制御された巻き戻し
空気拡張シャフトは、専用のモーターによって張力制御されており、安定した材料の給餌が可能になります。
自動エッジ補正
自動修正システムは、一貫した材料アライメントを保証し、エネルギー効率を維持しながらエラー率を低下させ、切断精度を高めます。
調整可能な切断メカニズム
マシンは、線形レール誘導の垂直切断と安定した高速クロスカットをサポートします。完成したファブリックの端はきれいで、カスタマイズ可能な幅のオプションがあり、擦り切れません。
カスタマイズ可能なブレードオプション
顧客のニーズに基づいて、シングルブレードのクロスカットを構成して、大規模製品の効率を向上させることができます。
2ブレードシステム
2ブレードのセットアップには、電気キャビネット、メインスリッティングおよびクロスカットユニット、コンパクトフットプリントが含まれます。生地は上部から供給され、上部ローラーからクロスカットセクションの上の垂直ブレードに直接移動します。この短いプロセスパスは、ストレッチと歪みを最小限に抑えるため、弾性材料に最適です。
各クロスカットブレードは独立して取り付けられているため、製品サイズの要件に基づいて調整または削除を容易にします。上部と下部のブレード間の距離は、最大800mmまで調整できます。逆回転クランプローラーは、ローラーを捕まえることなく材料がきれいに落ちるのを助けます。
3ブレードシステム
このバージョンは、外部の電気キャビネットを備えておらず、より大きな設置エリアが必要です。布地は下から供給され、スリットセクションは独立したユニットとして動作します。各超音波ブレードセットは垂直に対応し、アライメントとサイズの調整を簡素化します。
スリット後、可動バーは信号を送信してクロスカットをトリガーします。クロスカットブレードは共有パネルに揃っており、各ナイフのストロークは設計によって制限されています。未使用のブレードは除去できますが、ベースプレートの動作は統一されたままです。より少ないブレードを使用するとわずかな不均衡が発生する可能性があるため、より大きな製品サイズには2ブレードシステムが推奨されます。
3ブレードバージョンの垂直ブレードは、クロスカットセクションの上に配置することをお勧めしません。そうすることで、マシンの高さが大幅に増加し、安定性、メンテナンスの容易さ、およびロジスティクスに影響を与えます。
最小クロスカットサイズ：20×20 cm
最小スリットサイズ：15×15 cm
4ブレードバージョンは、3ブレードと同じ作業原理に従い、全体的な高さはわずかに増加しています。
この超音波スリッティングおよびクロスカットマシンは、正確な結果、カスタマイズ可能な柔軟性、安定したパフォーマンスを提供します。現代の繊維製造環境の信頼できるソリューションです。
