超音波溶接機とは何ですか?またどのように動作しますか?

超音波溶着機とは何ですか?

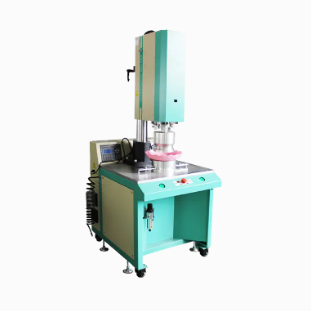

アン 超音波溶接機 外部源や接着剤からの熱ではなく、高周波振動を使用して 2 つの材料 (最も一般的には熱可塑性プラスチックまたは金属) を接合する産業用機器です。この機械は電気エネルギーを機械振動に変換し、接合される表面に加えます。この振動により、2 つの部品間の界面で局所的な摩擦熱が発生し、材料が冷えるにつれて強力な永久結合を形成するのに十分なだけ軟化または溶融します。このプロセスは接着剤、溶剤、裸火に依存しないため、大量生産環境に適したクリーンで高速かつ再現性のある接合方法として広く認識されています。

部品全体を溶かす必要がある従来の溶接技術とは異なり、超音波溶接は接合ラインにエネルギーを正確に集中させます。この的を絞ったアプローチにより、材料の無駄が削減され、サイクルタイムが短縮され、周囲の領域への熱応力が最小限に抑えられるため、電子部品、医療機器、包装フィルムなどの繊細なアセンブリに好ましい選択肢となっています。

超音波溶着はどのように機能しますか?

超音波溶接機の動作原理は、電気エネルギーを高周波の機械振動 (通常は 15 kHz ～ 70 kHz) に変換することに重点が置かれています。これらの振動は一連の精密コンポーネントを介して伝達され、エネルギーを増幅して接合が必要な正確な点に送ります。

機械の主要コンポーネント

すべての超音波溶接システムは、一貫した溶接を行うために連携して動作する調整された一連の部品に依存しています。

溶接プロセスのステップバイステップ

機械がセットアップされると、実際の溶接サイクルは数秒で実行されます。各段階を理解すると、プロセスがなぜ非常に効率的であるかを説明できます。

• 接合される 2 つの部品はホーンとアンビルの間に配置され、プラスチック溶接用途ではエネルギー ディレクタとして知られる設計された接触点が使用されます。
• ホーンが下降し、制御された圧力を加えて部品をしっかりと固定します。
• 高周波振動が作動し、関節界面に摩擦が発生します。
• 局所的な熱が急速に蓄積し、接触点のみで材料が軟化または溶融します。
• 圧力が維持されている間は振動が止まり、溶融材料が凝固して永久的な分子結合を形成します。
• ホーンが後退し、完成した溶接部分が治具から取り外されます。

通常、この一連の手順全体は、小さな部品の場合は 1 秒未満、大規模またはより複雑なアセンブリの場合はわずか数秒しかかかりません。そのため、超音波溶接は自動化された生産ラインに非常に適しています。

超音波溶接の主な利点

メーカーは、いくつかの実用的な理由から、他の接合方法ではなく超音波溶接機を選択します。このプロセスは、他のほとんどの技術では実現できない速度、一貫性、および材料の適合性の組み合わせを提供します。

• 非常に短いサイクル時間 (多くの場合 1 秒未満) により、高スループットの製造がサポートされます。
• 接着剤、溶剤、充填材などの消耗品は必要ありません。
• 熱の影響を受けるゾーンが最小限に抑えられ、近くのコンポーネントが変形したり損傷したりするリスクが軽減されます。
• パラメータを適切に設定すると、再現性の高い結果が得られ、部品間のばらつきが軽減されます。
• ヒューム、オフガス、または有害な副産物のない環境に優しいプロセス
• 連続生産のための自動化とロボット統合に対応

業界全体にわたる共通のアプリケーション

超音波溶接は幅広い熱可塑性プラスチック、不織布、特定の金属に使用できるため、多くの業界で活用されています。通常、特定の用途によって、機械の出力、ホーンの設計、および治具の構成が決まります。

超音波溶接と他の接合方法の比較

超音波溶接が適切かどうかを判断する場合、接着や熱かしめなどの他の一般的な接合技術と比較すると役立ちます。

この比較は、硬化の遅延や余分な材料が生産速度の低下やコストの増加につながる高速生産環境で超音波溶接が好まれる理由を示しています。

適切な超音波溶接機の選択

適切な機械の選択は、材料の種類、部品の形状、必要な生産量によって異なります。通常、購入者は周波数オプションを評価します。その範囲は、より大型で頑丈な部品の場合は 15 kHz から、小型で繊細な部品の場合は 40 kHz 以上です。電力定格、ホーンの設計、振幅、圧力、溶接時間のプログラム可能な制御の可用性も、機械を特定の用途に適合させる上で重要な役割を果たします。さまざまな製品ラインを生産するメーカーは、大きな再構成を行わずに単一のユニットで複数の部品設計を処理できるように、交換可能なツールを備えた機械に投資することがよくあります。

最適な溶接品質のためのベストプラクティス

一貫した強力な溶接を実現するには、機械のセットアップと部品設計の両方に注意を払う必要があります。次の実践は、欠陥を最小限に抑え、全体的な溶接強度を向上させるのに役立ちます。

• 材料および部品の形状に適したエネルギー ディレクタまたはせん断ジョイントを設計します。
• 振幅と圧力の設定を溶接する特定の熱可塑性プラスチックに合わせます
• 不均一なエネルギー伝達を避けるために、部品が適切に位置合わせされて固定されていることを確認します。
• ホーンの表面を定期的に検査してメンテナンスし、摩耗による不均一を防ぎます。
• 完全な実稼働を開始する前に、テスト溶接を実行し、溶接強度データを監視します。

健全な部品設計と正しく校正された機器を組み合わせることで、メーカーは超音波溶接機を利用して、幅広い製品や業界にわたって高速でクリーンで耐久性のある接合を実現できます。
