使い捨て不織布靴カバー製造機はどのように生産ラインを自動化しますか?

使い捨て不織布靴カバー製造機とは何ですか?

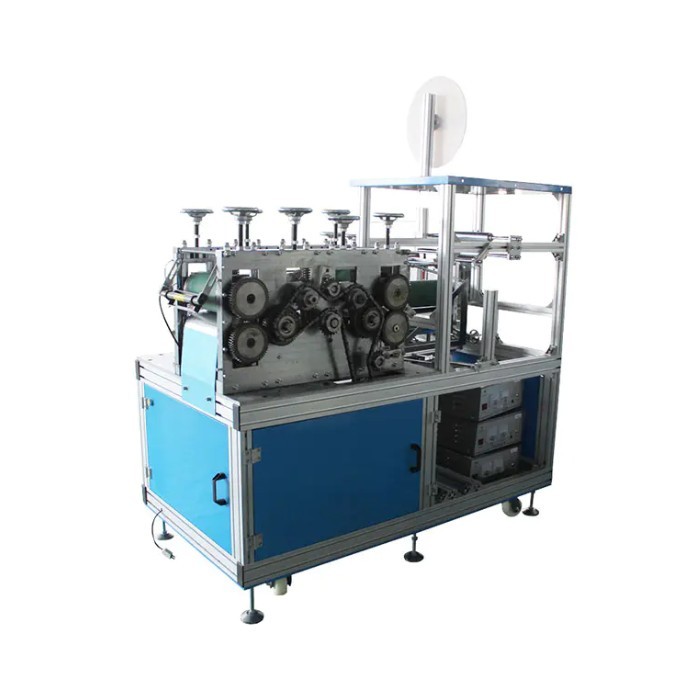

A 使い捨て不織布靴カバー製造機 は、不織布を自動的に切断、成形し、シールして、梱包できる完成した靴カバーにするように設計された特殊な産業機器です。これらの機械は現代の防護服製造の根幹であり、食品加工、製薬、クリーンルーム、医療施設、建設現場などの業界にサービスを提供しています。メーカーは、繰り返しの切断や縫製作業を手作業に頼るのではなく、これらの自動化システムを使用して、一貫した製品品質を維持しながらスループットを大幅に向上させています。

この機械は、ポリプロピレン不織布 (通常はスパンボンドまたは SMS (スパンボンド・メルトブローン・スパンボンド) 素材) のロールを、切断、超音波溶接またはヒートシール、エッジ仕上げを実行する一連の機械ステーションに供給することによって動作します。未加工の生地からシューズカバーの完成までのサイクル全体は、高速モデルでは 2 秒未満で完了するため、手作業では到底達成できない 1 日あたりの生産量が可能になります。

コアコンポーネントとそれらの連携方法

靴カバー製造機の内部アーキテクチャを理解することは、オペレーターがパフォーマンスを最適化し、問題を効率的にトラブルシューティングするのに役立ちます。主要なサブシステムはそれぞれ、自動化された生産フローにおいて異なる役割を果たします。

生地供給システム

生地供給ユニットは、大きなスプールから生地を繰り出し、制御された一定の張力で生地を機械内に送り込みます。サーボ駆動のローラーにより、生地が適切な速度で正確に移動し、下流の切断およびシーリング ステーションと同期します。送り張力にばらつきがあると、位置ずれや材料の無駄、製品の不良が発生する可能性があるため、ハイエンド機には自動張力コントローラーや布端ガイドが組み込まれています。

切断および成形ステーション

型抜きブレードまたは回転ナイフを使用して、平らな生地を靴カバーの輪郭に合わせて成形します。切断金型は交換可能なため、メーカーはダイセットを交換することで、小さな子供用サイズから大きな工業用ブーツまで、さまざまな靴カバーのサイズを切り替えることができます。最新の機械は、すべてのカットピースの寸法が同一であることを保証するために、1 ミリメートルの何分の 1 単位で測定される公差を持つ硬化スチール金型を使用します。

超音波溶着またはヒートシールユニット

切断後、生地片は超音波溶着または熱ヒートシールを使用して縫い目で接合されます。超音波溶着では、高周波振動を利用して接着剤を使用せずに繊維を融着させ、ほつれのない強力で防水性の高い縫い目を実現します。ヒートシールでは、加熱したダイを正確な温度と圧力で生地に押し付けます。どちらの方法も従来のステッチよりも高速かつ強力で、無菌環境を汚染する可能性のある糸の端が残りません。

弾性取り付け機構

統合された弾性フィーダーは、各靴カバーの袖口の周りに弾性バンドを自動的に挿入して取り付けます。伸縮性のある素材はスプールから導かれ、所定の長さに切断され、単一の連続動作で袖口の開口部に縫い付けられるか超音波溶接されます。これにより、これまで靴カバー製造において最も労働集約的な部分の 1 つであった個別の手動組み立てステップが不要になります。

生産を変革する主要な自動化機能

最新の使い捨て不織布靴カバー製造機には、単純な機械的繰り返しをはるかに超えた自動化技術が搭載されています。これらの機能は、人件費、製品の一貫性、材料の無駄、生産の柔軟性など、メーカーの問題点に直接対処します。

• PLC制御システム: プログラマブル ロジック コントローラー (PLC) は機械の頭脳として機能し、すべてのアクチュエーター、センサー、駆動モーターを調整します。オペレーターはタッチスクリーン HMI (ヒューマン マシン インターフェイス) を通じて生産パラメーターを設定し、靴カバーのスタイルやサイズを切り替えるときに即座に呼び出せる複数の製品レシピを保存します。
• サーボモータードライブ: サーボ モーターは、プレミアム モデルの古い空圧アクチュエーターと油圧アクチュエーターを置き換え、サイクル タイムの短縮、エネルギー消費の削減、センサーのフィードバックに基づいてリアルタイムで微調整を行う機能を実現します。
• 自動カウントとスタッキング: 完成した靴カバーは自動的に数えられ、ペアにされ、正確な数量 (通常は 1 束あたり 100 足または 150 足) に積み重ねられ、オペレーターの介入なしで包装ラインに投入されます。
• 障害検出センサー: 光学センサーとビジョンシステムは、サイクルの途中で生地の破損、弾性の欠落、またはシールの欠陥を検出します。機械は自動的に停止し、欠陥のあるユニットにフラグを立ててオペレーターに警告し、不良製品のバッチ全体がサプライチェーンに入るのを防ぎます。
• 自動マテリアルスプライシング: 大生産能力の生産ラインでは、プライマリ ロールが空になるとセカンダリ ファブリック ロールがロードされ、フィードに自動的に接続されるため、ロール交換間のダウンタイムがなくなります。

生産高と機械仕様の比較

適切なマシンを選択するには、出力容量、材料の互換性、電力要件、設置面積を比較する必要があります。以下の表は、エントリーレベル、ミッドレンジ、高速量産モデルの一般的な仕様をまとめたものです。

材料の選択と機械のセットアップへの影響

靴カバーの製造に選択される不織布の種類は、機械の設定、縫い目の強度、最終製品のバリア性能に直接影響します。重量が 15 gsm ～ 40 gsm のスパンボンド ポリプロピレン (PP) が最も広く使用されている材料です。より軽い重量 (15 ～ 20 gsm) では、一般的なクリーンルームでの使用に適した超薄型で経済的な靴カバーが作成され、一方、より重い重量 (30 ～ 40 gsm) では、産業または医療用途向けに優れた耐摩耗性を備えた耐久性の高いカバーが作成されます。

SMS および SMMS 複合生地には、液体と微粒子のバリア特性を提供するメルトブローン層が追加されており、汚染制御が重要な手術環境や食品加工に適しています。メルトブローン層は損傷を避けるためにより低い熱を必要とするため、生地の種類を切り替える場合、オペレーターはシールの温度と圧力の設定を再調整する必要があります。 HMI にレシピが保存されているマシンでは、これらの移行を数時間もかかる手動調整ではなく、数分で完了できます。

自動化に投資する場合の ROI の計算

不織布靴カバー製造機への投資に対する最も説得力のある議論の 1 つは、測定可能な投資収益率です。 5 人の作業員で構成された手動生産チームが 1 時間あたり 1,500 足を生産すると、かなりの人件費が発生しますが、1 人のオペレーターが配置された 1 台の中型機械では 1 時間あたり 4,800 ～ 7,200 足を生産できます。これは、80% 少ない労働時間で生産量が 4 ～ 5 倍増加します。

自動機械は、生の生産物を超えて、精密な切断を通じて材料の無駄を削減します。通常、手動切断では生地の端切れが 8 ～ 12% 発生しますが、機械切断ではこれが 3 ～ 5% に削減され、単位あたりの原材料コストが直接削減されます。欠陥率の低下と組み合わせて、機械は手による組み立てでは不可能な公差を維持します。ほとんどのメーカーは、標準的な生産量での稼働から 12 ～ 24 か月以内にミッドレンジの機械で全額回収できると報告しています。

稼働時間を最大化するためのメンテナンスのベスト プラクティス

靴カバー製造機を最高の効率で稼働し続けるには、一貫した予防メンテナンスが不可欠です。日常的なサービスタスクを怠ると、ブレードの摩耗が加速し、シールの不一致が発生し、生産目標を損なう計画外のダウンタイムが発生します。

• 毎日: 切断ステーションやシーリングヘッドから布地のほこりや破片を取り除きます。超音波ホーンまたは熱ダイに残留物が蓄積していないか検査します。メーカーの仕様に従ってガイド レールとフィード ローラーに注油してください。
• 毎週: 生地をきれいにカットするのではなく、引き裂いてしまう前に、刃の鋭さをチェックし、鈍くなった抜き型を交換してください。弾性送りの張力とガイドの位置を確認します。すべての電気接続に熱ストレスの兆候がないか検査してください。
• 毎月: 独立した熱電対に対してシール温度センサーを校正します。サーボモーターのバックラッシュをテストし、ドリフトが検出された場合は再校正します。完全な安全インターロックテストを実行して、すべての緊急停止が正しく機能することを確認します。
• 毎年: ギアボックスのオイル交換、ベルト張力の検証、PLC ファームウェアの更新など、機械サプライヤーまたは資格のある技術者によるフルサービス検査のスケジュールを立ててください。

適切なサプライヤーとマシン構成の選択

使い捨て不織布靴カバー製造機を調達する場合、技術仕様を比較するのと同じくらい重要なのは、サプライヤーのアフターサポート能力を評価することです。オンサイトでの設置と試運転、オペレーターのトレーニング、文書化された少なくとも 5 年間のスペアパーツの入手可能性の約束、マシンの PLC へのイーサネットまたは VPN 接続を介したリモート診断サポートを提供するメーカーを探してください。

購入を確定する前に、特定の生地素材での試作をリクエストしてください。信頼できるサプライヤーは、自社のデモ機でサンプル バッチを実行し、縫い目剥離強度テスト結果、寸法公差レポート、サイクル タイム ログなどの認定された出力データを提供します。このデューデリジェンスにより、機械の能力と実際の生産要件との間のコストのかかるミスマッチが防止され、自動化への投資により稼働初日から効率の向上と顧客が求める製品品質が保証されます。
